Не подумайте, что мы сменили специализацию и вместо капитального ремонта автомобильных двигателей или их деталей и узлов или восстановления карданных передач решили освоить новый рынок.
Всё проще. Опыт специалистов «Механики», зарекомендовавшими себя настоящими профессионалами в механообработке сложных деталей, оказался востребованным в другой сфере. Так, по рекомендации одного из клиентов, к нам и попал в ремонт адаптер для шлифовки полудрагоценных камней и искусственных бриллиантов.
Само по себе подобное устройство не отличается особой сложностью. Камень фиксируется в оправке, а цилиндрическая часть адаптера вращается, под необходимым углом, относительно шлифовального камня.
|
|
|
|

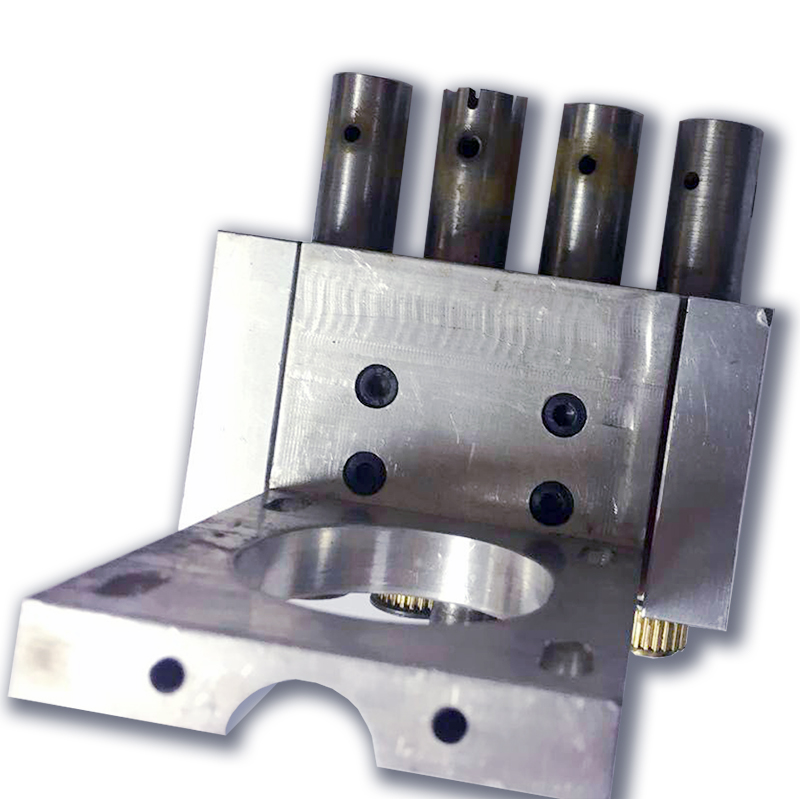

Рис. 1 |

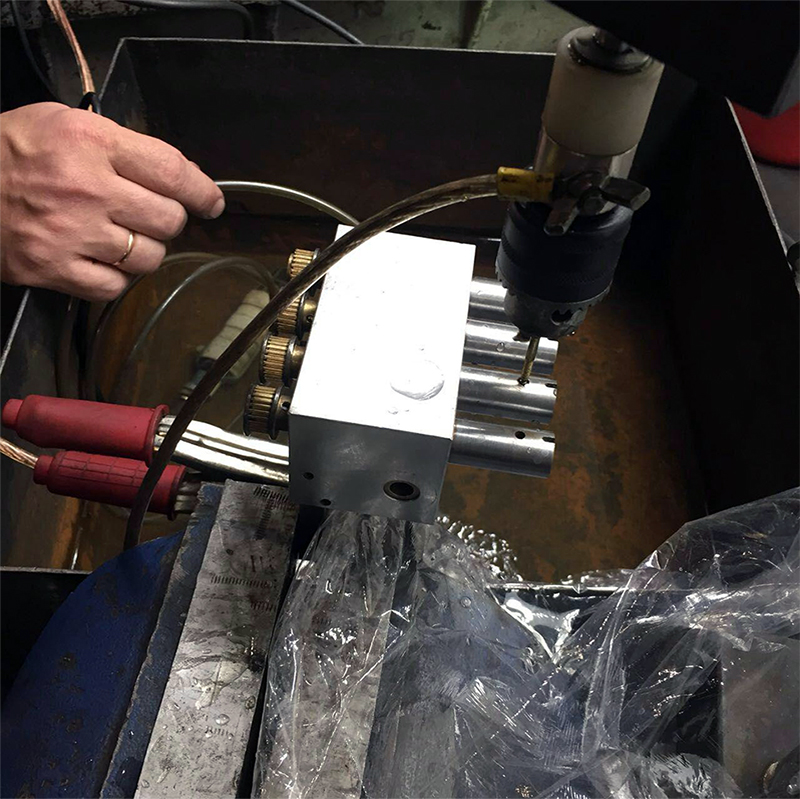

Рис. 2 |
Специалисты цеха по обработке ювелирных изделий планировали изготовить устройство-адаптер самостоятельно. Но из-за нарушения последовательности технологических операций обломился режущий инструмент — твёрдосплавный метчик. Вот такая незадача.
Метчик, которым нарезали резьбы в отверстиях, очень тонкий и «нежный». Любое неловкое движение или отклонение в технологии может привести к поломке, что, собственно, и случилось у заказчика. Желая как можно быстрее завершить работы, мастер не стал соблюдать правильную последовательность технологических операций. Вместо того, чтобы сначала нарезать резьбу в отверстии, а лишь потом закалить деталь, он вначале отправил заготовку в печь, а уже после этого, стал нарезать резьбу в твердом материале. Чем нарушил один из основных принципов качественной механообработки — соблюдение технологии. И принцип «время — деньги» сыграл с ним злую шутку.
Конечно, кто-то скажет, что можно было бы начать всё заново и заняться изготовлением нового адаптера. А кто-то согласится с мнением нашего клиента, который решил обратиться за помощью в ремонте к профессионалам.
|
|

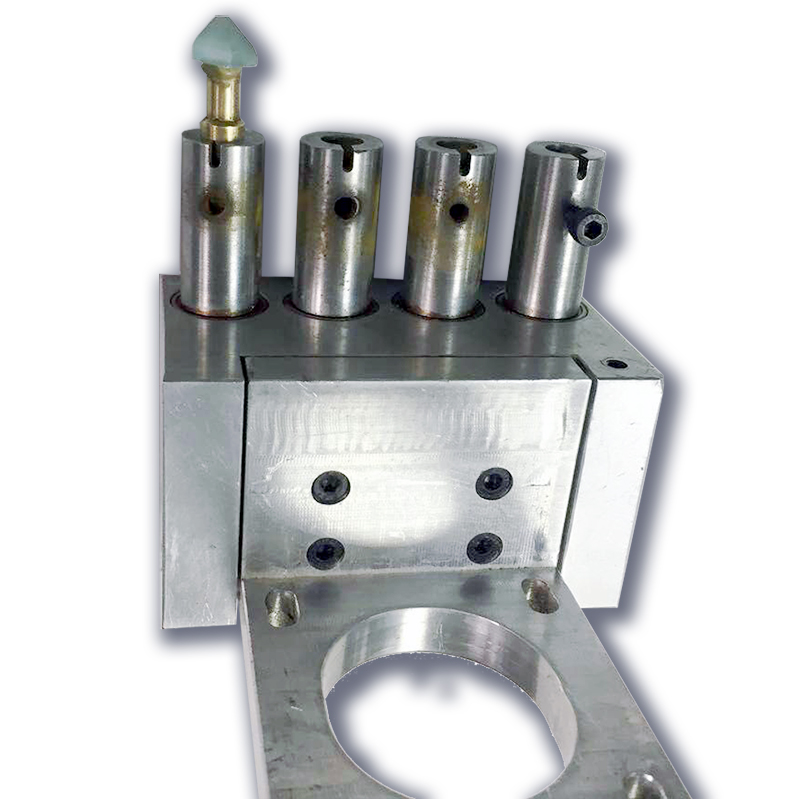

Рис. 3 |
Основной задачей, поставленной перед нами, стало удаление обломанного метчика и, при возможности, просверлить еще одно отверстие в закаленной детали. На первый взгляд — ничего сложного, но диаметр отверстия, в котором застрял обломанный метчик, всего 3 мм!
Удалить обломанный метчик удалось на электроэрозионной установке – можно сказать: «сработали ювелирно» (учитывая диаметр отверстия).
Но как поступить с недостающим отверстием? Повторять ошибку заказчика и вновь сверлить закалённую деталь мы не стали. Нашли другое решение: отверстие было «выжжено» на той же электроэрозионной установке трёхмиллиметровым электродом.
|
|
|
|

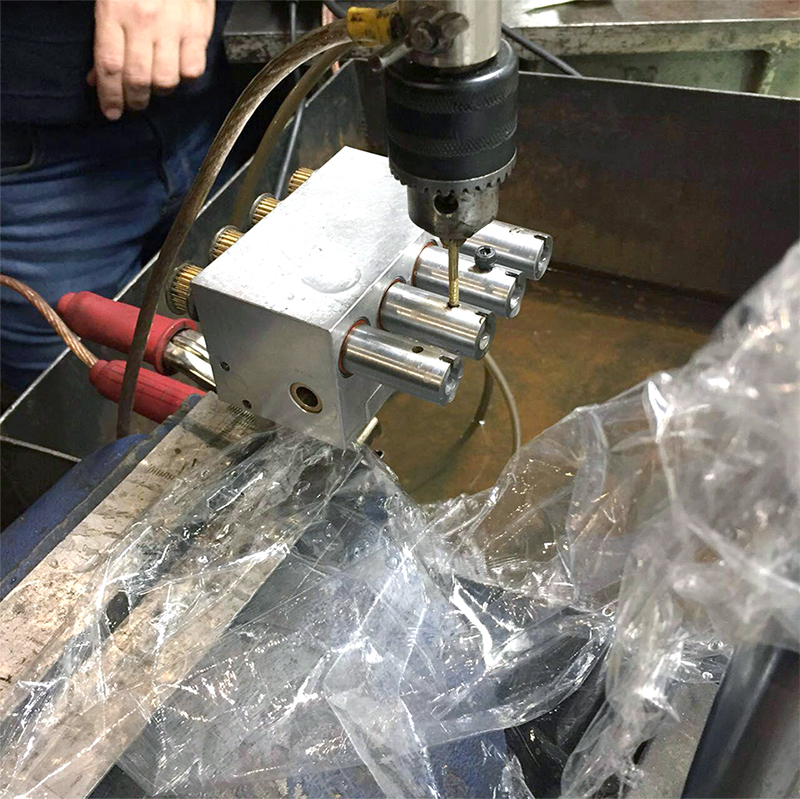

Рис. 4 |

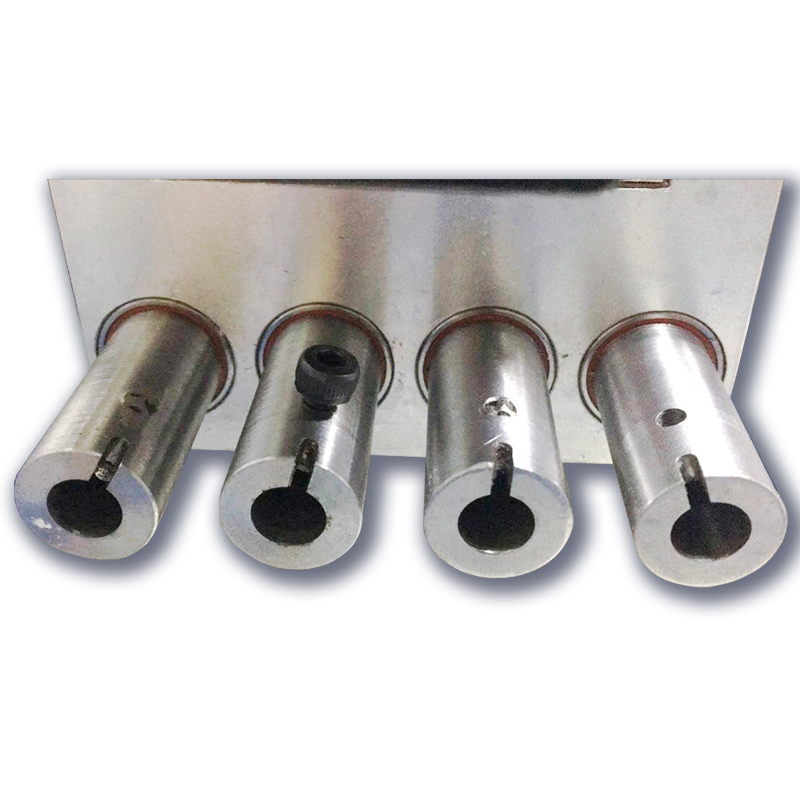

Рис. 5 |
Адаптер был спасён. А мы теперь с гордостью можем сказать, что умеем ремонтировать практически любой инструмент и, даже, для ювелиров!
Обращайтесь!

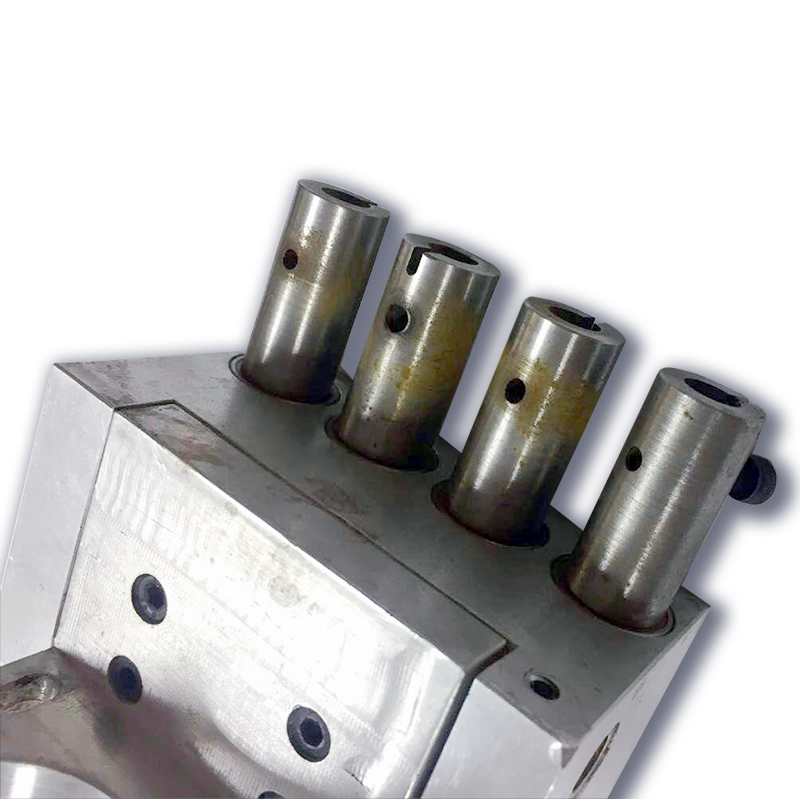

Рис. 6
Готово
